الكابلات الهوائية – وصف تقني

الكابلات الهوائية، على عكس الكابلات الأرضية التي تُركَّب تحت التربة أو داخل القنوات، تُوضع على الأبراج والدعامات والعوازل معرَّضة للهواء الطلق. يجب أن تقاوم هذه الفئة من الموصلات العوامل البيئية مثل الرياح، والتجمد، والأشعة فوق البنفسجية، وتقلبات درجات الحرارة، والتلوث الجوي. ولهذا السبب، تزداد أهمية المعرفة الفنية في اختيار المواد الأولية، وتصميم المقطع العرضي، وطرق التصنيع. نحن في مصنعنا، وبالاستعانة بمعدات متطورة ومختبرات لمراقبة الجودة، ننتج جميع أنواع الكابلات الهوائية وفقاً للمعايير الوطنية والدولية مثل IEC و BS و ANSI، وذلك لضمان العمر التشغيلي والسلامة اللازمين للشبكات الكهربائية.

بشكل عام، تنقسم الكابلات الهوائية إلى مجموعتين رئيسيتين: الموصلات العارية (غير المعزولة) والكابلات الهوائية المعزولة أو المغلفة. كل مجموعة من هذه المجموعات صُمِّمت لمستويات جهد وظروف تشغيل محددة.

أولاً: الكابلات الهوائية العارية

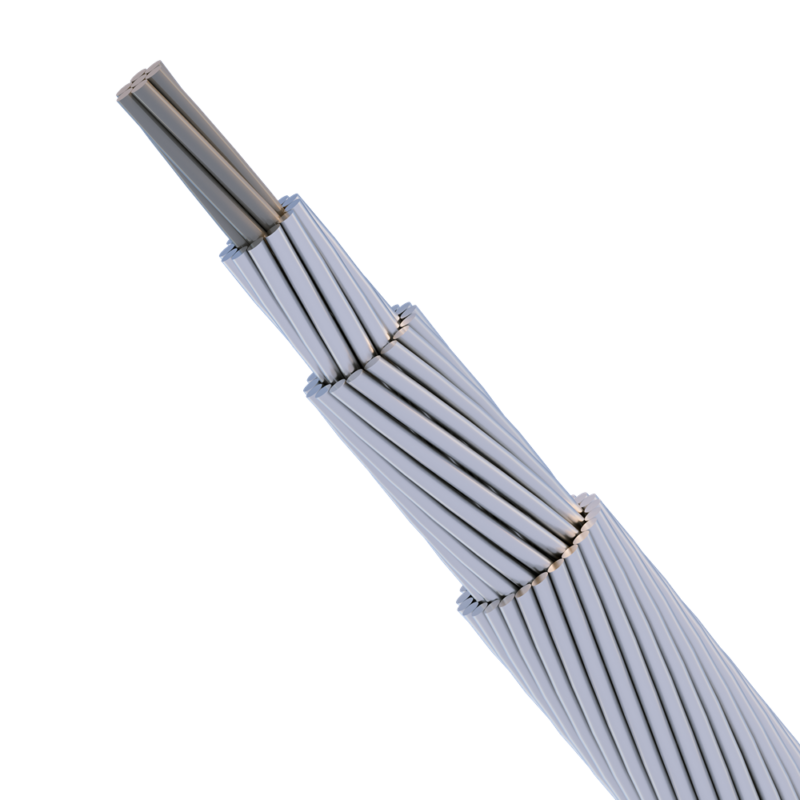

هي المجموعة الأولى والأكثر استخداماً. تتكون هذه الموصلات من أسلاك معدنية مجدولة معاً دون أي غطاء عازل. أشهر أنواعها هو الموصل الألومنيومي المُقوَّى بالفولاذ (ACSR).

في هذا الكابل، يتحمل القلب الفولاذي المجلفن عالي المقاومة للشد القوى الميكانيكية الناتجة عن وزن الموصل وضغط الرياح، بينما تقوم الطبقة أو الطبقات الخارجية الألومنيومية بنقل التيار الكهربائي. التركيبة الذكية لهذين المعدنين تُنشئ نسبة استثنائية من القوة إلى الوزن، مما يتيح استخدامه في خطوط النقل ذات الجهد العالي والمسافات الطويلة.

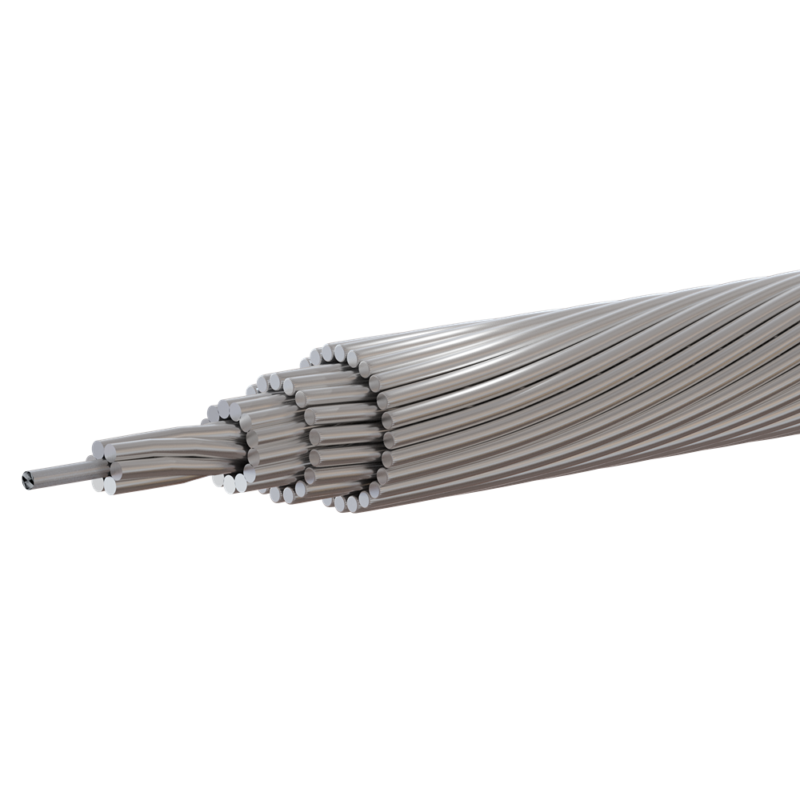

نوع آخر هو الموصل الألومنيومي الكامل (AAC)، الذي يتمتع بموصلية عالية جداً وهو مثالي للمسافات القصيرة في شبكات التوزيع الحضرية حيث تكون المقاومة الميكانيكية أولوية ثانوية. لكن ضعفه الميكانيكي مقارنة بـ ACSR يحد من استخدامه للمسافات الطويلة. للتغلب على هذا التحدي، طُوِّرت سبائك ألومنيوم مثل AAAC (موصل من سبيكة ألومنيوم كاملة)، والذي يُضاف إليه عناصر مثل المغنيسيوم والسيليكون، مما يمنحه موصلية مقبولة مع مقاومة شد وصلابة أكبر من AAC، كما أنه محصن تماماً ضد التآكل الجلفاني بين المعادن المختلفة. هذه الخاصية تجعل AAAC مناسباً جداً للمناطق الساحلية والصناعية شديدة التآكل.

يشمل إنتاج الموصلات العارية في مصنعنا خطوات دقيقة: سحب أسلاك الألومنيوم والفولاذ إلى أقطار قياسية، والتلدين للحصول على الخواص الكهربائية والميكانيكية المطلوبة، ثم جدل هذه الأسلاك بانتظام حول القلب المركزي باستخدام آلات جدل دقيقة. كل بكرة من المنتج النهائي تخضع قبل مغادرتها المصنع لاختبارات دقيقة مثل اختبار المقاومة الكهربائية، واختبار الشد، والفحص الأبعادي.

ثانياً: الكابلات الهوائية المعزولة

ظهور هذه المجموعة بهدف زيادة السلامة، وتقليل عرض مسار الخط (الحيز)، ومنع الأعطال الناتجة عن تلامس الأغصان أو الحيوانات بالشبكة. أبرز فرد في هذه العائلة هو الكابل الهوائي ذاتي الحمل (ABC). في هذا النظام، تُعزل موصلات الأطوار كل على حدة بطبقة من البولي إيثيلين المُتشابك (XLPE) أو البولي إيثيلين المُشبَّك المقاوم للأشعة فوق البنفسجية، ثم تُجدل معاً مع موصل متعادل عارٍ أو معزول.

النتيجة هي كابل حزمة متكامل ذاتي الحمل يسمح بتركيبه على أعمدة أبسط. الميزة الكبيرة لـ ABC هي التقليل الكبير للدوائر القصيرة العابرة وتقلبات الجهد الناتجة عن تلامس الأطوار مع بعضها أثناء العواصف. تُستخدم هذه الكابلات بشكل رئيسي في شبكات التوزيع ذات الجهد المنخفض (1 كيلوفولت وأقل)، وقد أحدثت ثورة كبيرة في السلامة العامة وموثوقية الشبكة.

عند مستويات الجهد المتوسط (حتى حوالي 36 كيلوفولت)، يُستخدم مفهوم الموصل المُغطى (Covered Conductor). في هذه التقنية، تُبثَق طبقة رقيقة من البولي إيثيلين المُتشابك المقاوم للتشقق وظاهرة التتبع فوق الموصل الألومنيومي. على عكس كابلات الطاقة كاملة العزل، فإن هذا الغطاء هو مجرد غلاف واقٍ؛ سُمكه لم يُصمم لتحمل جهد الطور الكامل نحو الأرض، بل لمنع حدوث القوس الكهربائي نتيجة التلامس اللحظي مع الأجسام الخارجية.

هذه الخاصية تُقلِّص بشكل كبير عرض ممر الخطوط، وتسمح بمرور الخطوط عبر الغابات والمناطق الحضرية المكتظة دون الحاجة إلى تقليم واسع للأشجار. كمصنِّعين، نقوم بتنفيذ عملية بثق دقيقة لتطبيق هذه الطبقة الواقية بشكل منتظم على الموصل، ونضمن سلامة الغطاء بإجراء اختبارات مثل التفريغ الجزئي واختبار الشرارة أثناء الإنتاج.

أخيراً، تجدر الإشارة إلى أن الاختيار بين هذه الأنواع من الكابلات الهوائية يعتمد على عدة عوامل: مستوى الجهد، طول المسافة، الظروف الجوية، تكاليف التركيب والصيانة، ومتطلبات السلامة.

نحن في “سيم راد” كمصنع ذو خبرة، لا ننتج فقط منتجات مطابقة للمعايير، بل وبالاعتماد على هندسة القيمة، نوجّه عملاءنا لاختيار النوع الأمثل من الكابل وفقاً لمشروعهم. هدفنا هو تزويد الشرايين الحيوية للشبكة الكهربائية بأعلى جودة وقابلية للتكيف مع مختلف الظروف المناخية والفنية، لأننا نعلم أن استمرارية الإضاءة ودوران عجلة الصناعة مرتبطة بجودة الموصلات التي تعلو في السماء، مؤتمنة على تدفق الطاقة.
